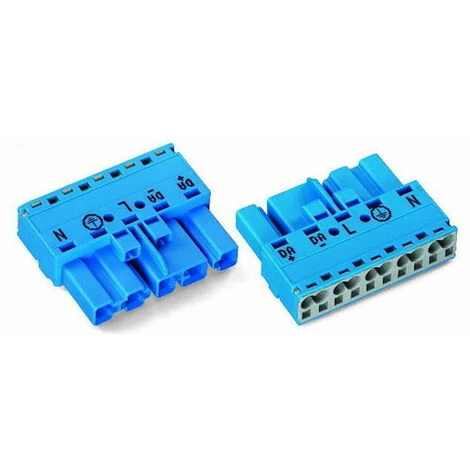

Connecteur Wago Femelle 5 Voies Bleu

Code ErreBi: 45789
Code Producteur: 770-1115
Producteur: Wago
Vendu au pièce

Ratings per IEC/EN 60664-1
– Valutazione per: IEC/EN 60664-1
– Tensione nominale (III / 3): 400 V
– Tensione impulsiva nominale (III / 3): 6 kV
– Corrente nominale: 25 A
– Legenda (rating): (III / 3) ? Categoria sovratensione III / grado di emissioni 3

Approvals per UL 1977
– Tensione nominale secondo UL 1977 (solo cablaggio di fabbrica): 600 V
– Corrente nominale secondo UL 1977 (solo cablaggio di fabbrica): 23 A

Connection data
– Tecnica di connessione: Push-in CAGE CLAMP®
– Tipo azionamento: Operating tool, Push-in
– Sezione nominale: 4 mm²
– Conduttore rigido: 0,5 … 4 mm² / 20 … 12 AWG
– Conduttore rigido, connessione push-in: 1,5 … 4 mm² / 16 … 12 AWG
– Conduttore semi-rigido: 0,5 … 2,5 mm² / 20 … 14 AWG
– Conduttore flessibile: 0,5 … 4 mm² / 20 … 12 AWG
– Conduttore flessibile con boccola con isolamento in plastica: 0,25 … 1,5 mm² / 20 … 16 AWG
– Conduttore flessibile con boccola, senza isolamento in plastica: 0,25 … 2,5 mm² / 20 … 14 AWG
– Conduttore flessibile con boccola, connessione a innesto, da: 1,5 mm² / 16 AWG
– Lunghezza spelatura: 9 mm / 0.35 pollice
– Nota (lunghezza di spelatura): see also packaging or instructions
– Num. poli: 5
– Numero totale di punti di connessione: 10
– Numero totale di potenziali: 5
– Funzione massa: with preceding GND contact
– Direzione entrata conduttore per direzione di accoppiamento: 0 °

Dati geometrici
– Pin spacing: 10 mm / 0.394 inch

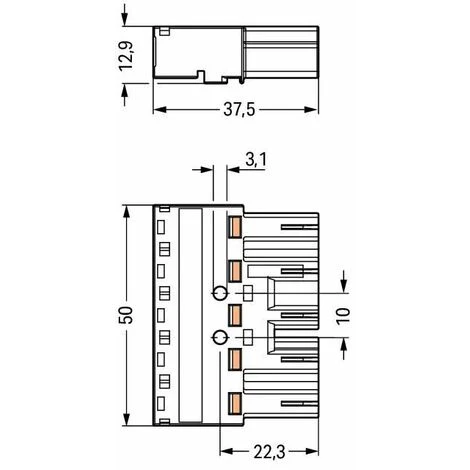

– Larghezza: 50 mm / 1.969 inch
– Altezza: 12,9 mm / 0.508 inch
– Profondità: 37,5 mm / 1.476 inch

Mechanical data
– Technologie: DALI
– Codifica: I
– Forza di accoppiamento di una connessione a innesto: circa 20…70 N (dipende dal numero di poli)
– Forza di ritenzione di una connessione a innesto: quando bloccato: > 80 N
– Forza di disinserzione di una connessione a innesto: quando sbloccato: circa 20…70 N (dipende dal numero di poli)
– Numero di cicli di inserimento: 200, senza carico resistivo 100, con carico resistivo IN = 25 A, testato (4 mm²/AWG 12)
– Grado di protezione: IP20
– Nota sul tipo di protezione: In mated condition with strain relief housing: IP2xC (These compact connectors are not designed for use in open, easily accessible areas.)
– Marcatura potenziale: N ? L DA- DA+
– Applicazione: for dimming function (e.g., DALI)

Plug connection
– Tipo contatto (connettore a innesto): Male connector/plug
– Tipo di connessione connettore: for conductors
– Protezione dall’inversione di polarità: Yes
– Bloccaggio della connessione a innesto: locking lever
– Leva di bloccaggio: retrofittable
– Dati dei materiali
– Colore: blu
– Materiale isolante: Poliammide (PA66)
– Materiale della molla di serraggio: Acciaio per molla al cromo nichel (CrNi)
– Materiale di contatto: Superficie trattata con rame o lega di rame
– Carico di incendio: 0,298 MJ

Condizioni ambientali
– Processing temperature: -5 … +40 °C
– Continuous operating temperature: -35 … +85 °C
– Nota su temperatura di servizio permanente: Parti isolanti per temperature = 105°C

Nota su resistenza di contatto: resistenza di contatto circa 1 mOhm presa/spina transizione di contatto circa 0,25 mOhm

Scheda Tecnica

Intensité de courant: 25A
Matériel: PA66 (Polyamide 66, Nylon 66)
Couleur: Bleu
Température de fonctionnement: -35°C à +85°C
Dimensions: 37,50×50,00×12,90 (L x W x H)
Voltage: 400V
Matériel de contact: Alliage de cuivre
Montage: Sur câble
Câble range: 20 – 14 AWG
Genre: Femelle
Nombre de pôles: 5
Nombre de rangées: 1
Pas: 10.00 mm
Orientation: 180°
Type de produit: Connecteur
